Reparatur eines abgerissenen Dämperfixierungsbolzens

Ja, ja das Alter meines "Zeh Jot " hat sich wieder mal bemerkbar gemacht. Der untere Stossdämpferbolzen ist leider abgerissen. Da sich das nicht wirklich positiv auf die sowieso schon schlechte Kurvenlage auswirkte, musste ich dies natürlich wieder in Ordnung bringen.
Benötigtes Material: neuer Bolzen (Marke: Brudereigenbau), neue Dämpferbuchsen
Benötigtes Werkzeug: Gabelschlüssel,Winkelschleifer, Schraubstock, Schweißgerät,



Als erstes habe ich den CJ einmal aufgebockt, dies kann man einfach ganz normal am Rahmen tun. Man sollte es unterlassen vielleicht am Differential anzusetzen da man dann die Achse vom Federpaket wegdrückt.

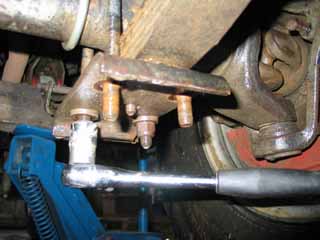

Dann einfach mit der Gabel, Ring oder der Ratsche die 4 Schrauben an der Unterseite der Federplatte lösen und die Platte herunternehmen.

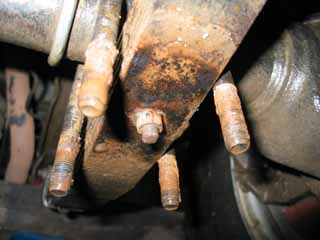

.... das Federpaket von unten mit Kernbolzen und den 2 U-Bügel zur Achsfixierung

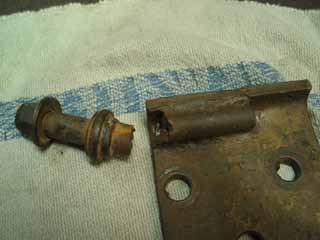

Hier der Übeltäter: Die Platte mit den Reststücken des Bolzens.

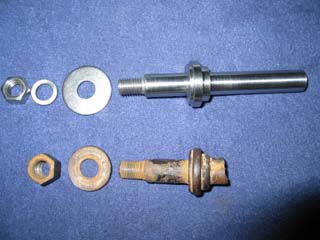

So, hier sieht man schön den Vergleich Alt-Neu. Ich habe mir einen neuen Bolzen vom "Bruderherz" (welcher durch solche Aktionen regelmässig vom "Jeepen" abgeschreckt wird) anfertigen lassen.

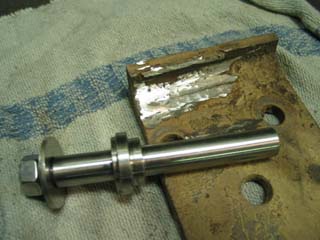

Der neue Bolzen passt natürlich optimal ! Hier sieht man die Platte mit schon weggeschliffenen alten Bolzenresten.

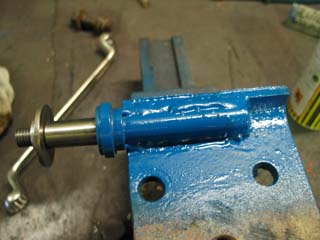

Dann hab ich Ihn nur noch angeschweisst und mit Rostschutzfarbe lackiert.

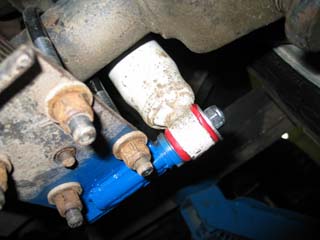

Dann noch die neuen Gummibuchsen in den Dämpfer einsetzen - Platte wieder montieren - Dämpfer einhängen und fixieren - und fertig !

Dauer der Reparatur: ca 25 min. ! Aber nur wegen der tatkräftigen Hilfe von "Dirty Harry"

Danke nochmal!
